L'équipement de remplissage de bière est essentiel pour la production de bière, permettant un remplissage efficace et de haute qualité de la bière dans des canettes, des bouteilles, des fûts et d'autres conteneurs. Cet équipement guide la bière depuis les cuves de fermentation ou de stockage tout au long des processus de nettoyage, de remplissage, de scellage et d'emballage. Avec la popularité croissante des bières artisanales et des microbrasseries, disposer du bon équipement de remplissage est essentiel pour atteindre les objectifs de production.
Ce guide fournit un aperçu détaillé des types courants d'équipements de remplissage de bière, de leur fonctionnement, des facteurs de sélection, des principaux fournisseurs, des directives d'installation et de fonctionnement, des conseils d'entretien ainsi que des avantages et des inconvénients des différentes configurations. Que vous démarriez une nouvelle microbrasserie ou modernisiez votre ligne de remplissage, ce guide vous aidera à trouver le meilleur équipement selon vos besoins et votre budget.
Aperçu de l'équipement de remplissage de bière
L'équipement de remplissage de bière comprend une large gamme de machines et de composants pour effectuer des tâches allant du nettoyage des conteneurs au remplissage, au couronnement, au sertissage, à l'étiquetage et à l'emballage des produits finis. Les principaux types d’équipements sont :
| Type d'équipement | Fonctions |
|---|---|
| Lave-bouteilles | Nettoyage des flacons par pulvérisation, trempage, brossage |
| Remplisseurs de bouteilles | Remplissage de bouteilles de bière sous pression ou par gravité |

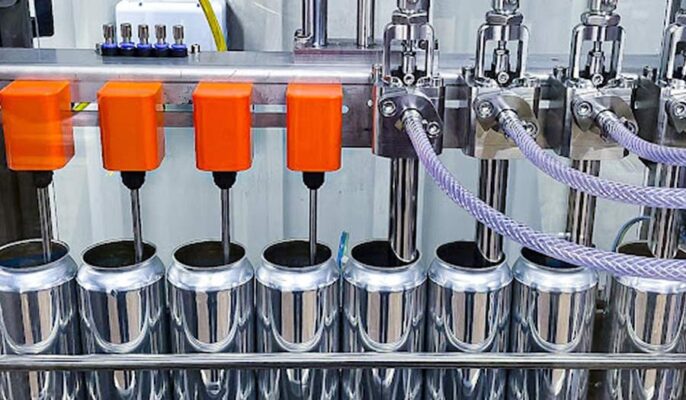

| Remplisseurs de canettes | Remplissage de canettes de bière sans mousse sous pression |
| Remplisseurs et nettoyants de fûts | Remplissage et nettoyage des fûts, fûts |
| Capsuleuses | Application de couronnes/bouchons sur les bouteilles |
| Couturières | Sertissage de canettes et autres contenants |
| Étiqueteuses | Application à grande vitesse des étiquettes recto, verso et cou |
| Emballage | Emballage des bouteilles dans des cartons, conditionnement en cartons |
La configuration de l'équipement de remplissage comprend généralement :
- Machine de remplissage acceptant les conteneurs du convoyeur
- Réservoirs tampons stockant de la bière filtrée
- Tuyaux, vannes, débitmètres contrôlant le débit de bière
- Système CO2 fournissant une couverture de gaz inerte
- Panneau de commande pour définir les paramètres de remplissage
- Système de rejet pour les conteneurs défectueux
- Convoyeurs d'entrée et de sortie
Des composants supplémentaires tels que des rinceuses, des couronneuses, des pasteurisateurs peuvent être intégrés à la ligne en fonction des besoins de production. Les sections suivantes examinent en détail le fonctionnement, la sélection, l’exploitation et la maintenance des principaux types d’équipements de remplissage.

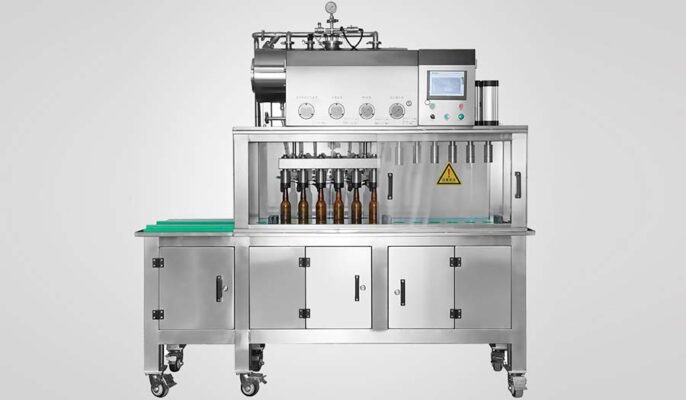

Remplisseurs de bouteilles de bière
Les remplisseuses de bouteilles permettent un remplissage rapide et volumineux de bouteilles de bière en verre tout en conservant la qualité de la bière et en évitant la formation de mousse/débordement. Ils remplissent des bouteilles par gravité ou sous pression en utilisant des méthodes de remplissage volumétriques ou à pression temporelle.
Types de remplisseuses de bouteilles
| Type de remplissage | Méthode | Débit | Contrôle de la mousse | Coût |
|---|---|---|---|---|
| Remplisseur de gravité | La bière s'écoule dans les bouteilles par gravité | Lent | Pauvre | Faible |
| Remplisseur de piston | Remplissage sous pression intermittent | Modéré | Bon | Modéré |
| Remplisseuse rotative | Remplissage sous pression continue | Très élevé | Excellent | Haut |
Remplisseurs par gravité
Dans les remplisseuses par gravité, la bière s'écoule dans les bouteilles à partir de réservoirs aériens en fonction de la gravité. Le débit est contrôlé par une vanne située sous le réservoir. Ils ont un faible débit et un contrôle de la mousse inférieur à celui des remplisseuses sous pression. Utilisé pour les productions à petite échelle.
Remplisseurs de pistons
Ayez un piston à l'intérieur de chaque valve de remplissage fournissant une pression intermittente sur la bière. Permet une meilleure vitesse et un meilleur contrôle de la mousse par rapport à la simple gravité. Utilisé par les microbrasseries produisant jusqu'à 30 000 bouteilles/heure.
Remplisseuses rotatives
Remplisseuses à grande vitesse avec table tournante pour indexer les bouteilles sous les buses de remplissage. Les buses remplissent chaque bouteille tour à tour sous une pression continue, offrant une excellente précision de remplissage et un excellent contrôle de la mousse. Largement utilisé par les usines d'embouteillage à grande échelle avec des cadences supérieures à 60 000 bph.
Capacité de remplissage de bouteilles
| Échelle de production | Bouteilles par heure |
|---|---|
| Petite brasserie | 100-500 |
| Microbrasserie | 1000-15000 |
| Brasserie régionale | 20000-50000 |
| Brasserie nationale | 60000-100000 |
La production des remplisseuses de bouteilles est sélectionnée en fonction des volumes de production prévus et des besoins de capacité maximale. Une machine de remplissage modulaire permet d'ajouter plus de vannes de remplissage et d'outillage ultérieurement pour des débits plus élevés.
Conception de remplissage de bouteilles
Les aspects clés de la conception des charges comprennent :
- Nettoyage – L'alimentation en bouteilles est équipée de rinceurs, de lave-bouteilles internes et externes
- Remplissage – Conception carrousel/rotative avec vannes de remplissage et capteurs de niveau
- Scellement – Stations intégrées de couronnement, de sertissage et d’étiquetage
- Rejet – La sortie vérifie les volumes remplis et détourne les défauts
- Contrôle – Panneau de commande basé sur PLC, écran tactile HMI
- Mobile – Roulettes pour la portabilité (pour microbrasseries)
- CIP – Nettoyage en place pour filtration, cuves, canalisations
- Personnalisation – Valves de remplissage sur mesure, guides de bouteilles pour les spéciaux
Facteurs de sélection des remplisseuses de bouteilles
| Paramètres | Considérations |
|---|---|
| Vitesse | Volumes de production, besoins de capacité de pointe |
| Précision | Besoins en matière de contrôle de la mousse, type de bière |
| Automatisation | Niveau d'intervention manuelle à chaque étape |
| Taille | Encombrement, contraintes de hauteur |
| Budget | Dépenses en capital disponibles |
| Soutien | Besoins d’installation, de formation des opérateurs |
Sélectionnez une automatisation plus complète en fonction des coûts de main-d’œuvre par rapport aux budgets de dépenses en capital. Évaluez les besoins en matière de précision du remplissage en fonction du type de bière : les bières hautement gazeuses nécessitent un meilleur contrôle de la mousse.
Principaux fabricants de remplisseuses de bouteilles de bière
| Entreprise | Modèles populaires | Des prix |
|---|---|---|
| KHS | Innosept Asbofill, Modulfill | $$$ |
| Krones | Variofil, Sleevematique | $$$ |
| Alfa Laval | ROSE | $$ |
| GÉA | Flashpasteurisateur, Autoclave FT74 | $$$ |
| Systèmes de remplissage de circuits intégrés | GF12 Micro, GF18 Compact | $$ |
| Systèmes de bière américains | Remplisseuse de bouteilles à 2 têtes ECO-2 | $ |
KHS Innosept Asbofill
Remplisseuse de bouteilles rotative aseptique à grande vitesse capable de traiter jusqu'à 160 000 bouteilles par heure. Excellentes conditions stériles et durabilité. Premier choix pour les brasseries nationales produisant de très gros lots.
Gamme Variofil Krones
Remplisseuses rotatives modulaires personnalisées pour traiter 3 000 à 80 000 bouteilles par heure. Les variantes à faible débit fonctionnent bien pour les microbrasseries et les bières de connaisseur.
Norme Alfa Laval ROSA
La remplisseuse à piston linéaire compacte fournit des niveaux de remplissage précis jusqu'à 15 000 bouteilles par heure. Automatisation abordable, idéale pour les petites brasseries artisanales et les microbrasseries rurales.
Gamme GF de remplissage IC
Remplisseuses à piston abordables du fabricant italien IC Le remplissage gère de 100 à 30 000 bouteilles par heure. Un faible coût de possession et une bonne précision de remplissage conviennent aux petites microbrasseries rurales.
Installation de remplisseurs de bouteilles de bière
Une installation correcte par des techniciens qualifiés garantit une longue durée de vie de l'équipement, des objectifs de sécurité et d'efficacité. Vous trouverez ci-dessous les principales étapes d'installation :
| Activité | Détails |
|---|---|
| Préparation du chantier | Fondation de niveau, siphons de sol, lignes électriques prêtes |
| Déballage | Déballer et inspecter les pièces de remplissage |
| Positionnement | Assembler/souder le châssis, positionner la machine |
| Nivellement | Utilisez des vérins hydrauliques et un niveau à bulle pour un alignement précis |
| Utilitaires | Connectez les conduites de vapeur, d'air, d'eau et de CO2 |
| Électricité | Installer le panneau de commande, les capteurs et les appareils de terrain |
| Essai | Vérifier les mouvements directionnels, les verrouillages |
| Lot d'essai | Valider la précision de remplissage et les taux de production |
Laissez un espace d'accès suffisant autour du remplisseur pour l'entretien et la désinfection. Garantissez une tension stable sans pointes pouvant avoir un impact sur le fonctionnement de l’API.
Fonctionnement des remplisseuses de bouteilles de bière
Des procédures opérationnelles standard efficaces entraînent une réduction des pertes de produits, du gaspillage et une disponibilité plus élevée. Vous trouverez ci-dessous les meilleures pratiques :
| Activité | Les meilleures pratiques |
|---|---|
| Démarrer | Vérifiez que le CIP est effectué, les conduites sont entièrement vidées<br>Vérifier les niveaux de lubrification |
| Remplissage | Surveiller l’efficacité globale de l’équipement (OEE)<br>Suivre le nombre de bouteilles rejetées |
| Passage à l'euro | Implémentez SMED pour des changements de produits plus rapides |
| CIP | CIP quotidien obligatoire entre les lots de produits |
| Gestion des bourrages | Isoler, purger les conduites<br>Accédez soigneusement aux bouteilles vides |
| Fermer | Rincer et vidanger complètement les conduites<br>Éteignez les utilitaires en dernier |
Suivez les SOP détaillées couvrant chaque activité comme le CIP manuel, la maintenance préventive, l'étalonnage des instruments, etc. Tenir un journal des opérations enregistrant les mesures d'efficacité, les temps d'arrêt et les volumes de production par équipe.
Entretenir les remplisseurs de bouteilles de bière
Une liste de contrôle couvrant le nettoyage, la lubrification et les inspections permet de maximiser la disponibilité. Aspects critiques :
- Planifier la maintenance préventive avant la saison de production
- Nettoyage quotidien du filtre à air, contrôle des niveaux d'huile
- Tension bimensuelle des courroies, lubrification de la chaîne
- Remplacer tous les trimestres les joints, les vannes et les joints de manière proactive
- Grande révision annuelle, tests d'isolation électrique
Facteurs ayant un impact sur l’efficacité du remplisseur de bouteilles
Le fonctionnement et l’efficacité d’une remplisseuse de bouteilles dépendent de divers paramètres techniques et opérationnels. Comprendre ces facteurs permet d'optimiser la sélection ainsi que le fonctionnement quotidien.
Impact des propriétés de la bière
Les caractéristiques de la bière telles que les niveaux de CO2 dissous, la viscosité et le caractère mousseux déterminent la conception de remplissage appropriée. Par exemple, les bières hautement gazeuses nécessitent un contrôle supérieur de la mousse grâce à des buses de remplissage spécialisées. Les bières visqueuses peuvent nécessiter un remplissage sous pression plutôt qu'un remplissage par gravité plus simple.
Rôle des vannes de remplissage
Les valves de remplissage contrôlent le débit de bière dans les bouteilles et empêchent la formation de mousse/turbulence. Des vannes spéciales sont nécessaires pour les bières hautement gazeuses et une consommation minimale d'oxygène. Le nombre de vannes de remplissage limite la capacité maximale de la ligne.
Influence du niveau d'automatisation
Les systèmes d'automatisation supérieurs disposent de fonctionnalités telles que le rejet automatique des bouteilles, l'autodiagnostic et les commandes avancées de l'opérateur. Cela permet de minimiser les erreurs humaines et de réduire les frais généraux de formation du personnel. Les remplisseuses intelligentes ajustent les paramètres de remplissage en fonction de contrôles de qualité en ligne pour garantir des niveaux de remplissage uniformes.
Impact du nettoyage et de l’assainissement
Un entretien rigoureux de nettoyage en place (NEP) entre les lots utilisant des produits caustiques et une stérilisation à l'eau chaude/à la vapeur est essentiel. Un nettoyage insuffisant peut entraîner une accumulation de bactéries affectant la durée de conservation. Les systèmes avancés disposent d'automatisation CIP et de tunnels de stérilisation intégrés avant le remplissage.
Importance de l'intégration de la ligne
L'efficacité s'améliore lorsque la remplisseuse est parfaitement intégrée aux équipements en amont tels que les étiqueteuses, les boucheuses et les stations d'emballage en aval via des convoyeurs et des systèmes de manutention de produits. À tout moment, un goulot d’étranglement perturbe les performances de l’ensemble de la ligne.
Influence des paramètres du conteneur
La forme, la taille, le diamètre de l'embouchure et le matériau des bouteilles peuvent nécessiter des personnalisations des pièces de remplissage telles que les pièces de rechange, les guides et les têtes de rotation. Différentes dimensions de bouteilles peuvent nécessiter un changement de format pour ajuster les vannes de remplissage, les capteurs et les équipements en aval comme les étiqueteuses.
Technologies avancées pour les remplisseuses de bière
Les innovations technologiques telles que l'automatisation, la numérisation et l'analyse contribuent à faire passer la productivité, la précision, l'efficacité des lignes et la visibilité des données au niveau supérieur.
Intégration de capteurs IIoT
Les capteurs IIoT pour la température, la pression, le débit et le CO2 permettent une surveillance avancée depuis n'importe où. Les outils d'analyse prédictive fournissent des informations exploitables pour optimiser les performances des remplisseurs.
Intégrer l’IA industrielle
L’inspection visuelle alimentée par l’IA signale avec précision les bouteilles défectueuses à retirer. Des algorithmes de remplissage intelligents mémorisent les réglages idéaux pour différents types de bière. Cela permet des changements de version entièrement optimisés.
Ajout de réalité augmentée
Des lunettes intelligentes guident les techniciens pour le dépannage complexe des charges et la maintenance préventive à l'aide de superpositions AR. Cela réduit les coûts de maintenance grâce à moins d’erreurs et à une résolution plus rapide des problèmes.
Passage à l'EMI plutôt qu'à la pneumatique
Les remplisseuses à actionnement électromécanique (EMI) gagnent en popularité en raison de leur plus grande précision, de leur efficacité énergétique et de leur faible bruit par rapport aux systèmes pneumatiques conventionnels. Les remplisseurs EMI ont une précision de remplissage supérieure à 25%.
Surveillance en ligne à grande vitesse
Des innovations telles que les caméras haute résolution, les lasers et les rayons X permettent une inspection en ligne à grande vitesse pour vérifier les niveaux de remplissage, le placement des bouchons, etc. Cela permet d'identifier les problèmes avant l'emballage afin de minimiser les pertes.
Guide d'approvisionnement pour les remplisseuses de bouteilles de bière
Investir dans une nouvelle remplisseuse implique une dépense importante supérieure à $100 000 pour une machine haut de gamme. Une planification minutieuse des achats prenant en compte les facteurs ci-dessous permet de choisir la charge idéale au meilleur prix.
Élaborer des spécifications précises
Les débits, la surface au sol, les besoins d'intégration et les fonctionnalités de remplissage doivent s'aligner sur l'échelle de production prévue, les contraintes du site et les objectifs de qualité.
Recherche de diverses options de fournisseurs
Créez une liste des grandes marques et comparez les spécifications des machines par rapport aux besoins. Liste restreinte de 3 à 5 filtres correspondant le mieux aux exigences. Demandez des références d’installations de taille similaire.
Comparer les devis en détail
Évaluez en profondeur les devis des fournisseurs présélectionnés en fonction de la garantie, du support technique, des coûts des pièces de rechange, de la facilité d'utilisation et du coût total de possession, en plus du simple prix de la machine.
Validation des informations d'identification des fournisseurs
Validez l’historique de l’entreprise, la stabilité financière et l’infrastructure de support avant de finaliser le fournisseur. Vérifiez qu’ils ont déjà mis en œuvre avec succès des projets de complexité similaire.
Finalisation des conditions de paiement
Structurez les paiements des fournisseurs avec des versements liés à la livraison, à l'installation, aux essais et à la remise finale pour renforcer la responsabilité. Retenir le paiement 20-30% jusqu'à l'achèvement satisfaisant du projet.
Un approvisionnement minutieux suivant les directives ci-dessus évite les retards dans les projets, les maux de tête à long terme et permet d'économiser des dollars substantiels à long terme.
FAQ
Vous trouverez ci-dessous quelques questions fréquemment posées concernant la sélection et le fonctionnement des machines de remplissage de bière :
T1. Quel remplisseur à grande capacité dois-je me procurer pour une microbrasserie produisant 5 000 litres par an ?
A1. Une remplisseuse à piston linéaire compacte avec 4 à 6 buses comme Alfa Laval ROSA Standard capable de 4 000 à 7 500 bph (bières par heure) sera idéale. Il offrira des possibilités d'expansion pour ajouter davantage de têtes de remplissage à l'avenir à mesure que la production augmentera.
Q2. Puis-je passer de l'embouteillage de bière au remplissage de bouteilles de vin sans problème ?
A2. Vous aurez besoin de pièces de rechange pour les guides, les vannes et les capteurs de niveau pour gérer les nouvelles dimensions de la bouteille, mais les matériaux de remplissage seront compatibles. Alors oui, passer du remplissage à la bière au vin est tout à fait réalisable.
Q3. À quelle quantité de bière faut-il s’attendre lors de la première configuration du remplisseur ?
A3. Si la configuration de la remplisseuse est effectuée correctement par un technicien expérimenté et que les lots de test sont validés avant de commencer la production, les pertes peuvent être aussi faibles que 1-1,5% au cours du premier mois de fonctionnement. Les pertes devraient se stabiliser sous 1% à long terme.
Q4. De quel espace ai-je besoin pour accueillir une remplisseuse dans ma brasserie ?
A4. En fonction de votre capacité cible, l'encombrement de la remplisseuse peut être aussi faible que 4' x 3' pour une machine compacte d'entrée de gamme jusqu'à 15' x 8' pour une remplisseuse haut de gamme à l'échelle industrielle. Ajoutez de l'espace pour les réservoirs de stockage et les convoyeurs en fonction des plans d'aménagement.
Q5. L'eau du robinet normale peut-elle être utilisée pour le nettoyage des bouteilles dans les remplisseuses ?
A5. Non, seule de l'eau douce purifiée doit être utilisée pour le rinçage des bouteilles et le nettoyage en place des remplisseuses. L'eau dure entraîne des dépôts minéraux affectant l'efficacité du nettoyage et la qualité de la bière. Investissez dans un système de purification de l’eau si l’approvisionnement en eau du robinet est difficile.
