Lagerbier ist einer der beliebtesten Bierstile weltweit. Das Brauen von knackigem, sauberem und erfrischendem Lagerbier erfordert im Vergleich zur Bierherstellung spezielle Geräte und Prozesskontrollen. Dieser Leitfaden bietet einen umfassenden Überblick über das End-to-End-Lagerbier-Brausystem sowie Tipps zur Auswahl, Installation und zum Betrieb.
Überblick über Lagerbrauausrüstung
Das Brauen von Lagerbier erfolgt in ähnlichen Schritten wie die Ale-Bierherstellung, erfordert jedoch eine kontrolliertere Gärung und Konditionierung, um die charakteristische Klarheit und Geschmacksbalance zu erreichen. Zur Hauptausrüstung gehören:
Brauerei-Ausrüstung
- Maischbottich – Mischt Schrot mit heißer Flüssigkeit zur Maischeumwandlung
- Läuterbottich – Trennt süße Würze von Treber
- Braukessel – Kocht Würze mit Hopfen für Aroma und Bitterkeit
- Whirlpool – Setzt Hot-Break-Trub-Proteine und Hopfen ab
Gär- und Reifungsgefäße

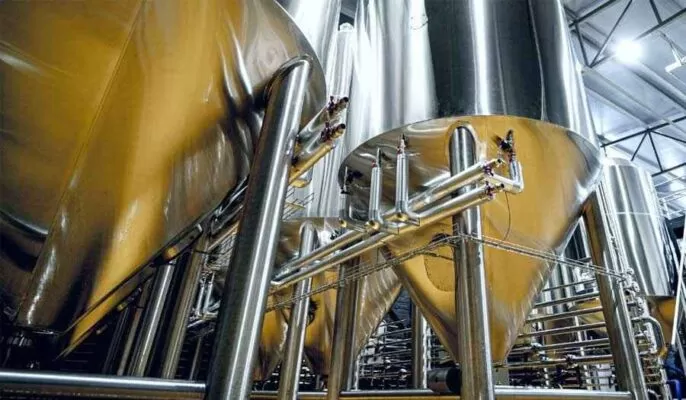

- Fermenter – Primäre Gärung und Hefewachstum
- Reifetank – Langsame Nachgärung und Kaltkonditionierung

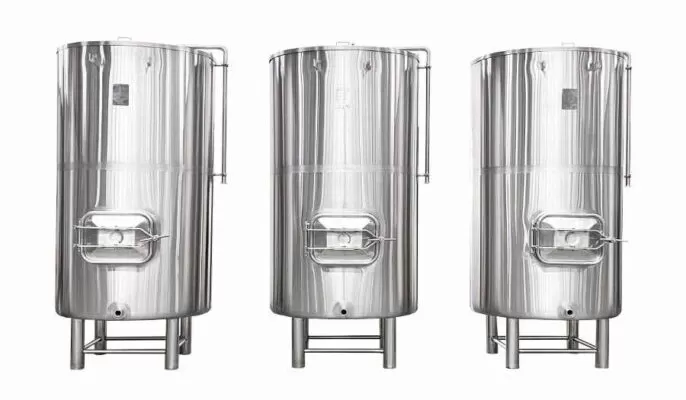

- Heller Biertank – Endklärung vor dem Verpacken
Filtersysteme
- Würzefilter – Entfernt Hopfen und Proteine nach dem Kochen
- Sterilfilter – Klärung vor dem Verpacken
Verpackungsausrüstung
- Fasswascher und Füller
- Flaschenwascher und Füller
- Dosenverschließer
Kühlen und Heizen
- Würzekühler – Schnelles Abkühlen der gekochten Würze
- Glykolkühler – Präzise Kontrolle der Gärtemperatur
- Dampfkessel – Dampfdesinfektion und -heizung
Reinigung und Abwasserentsorgung
- CIP-Skids – Automatisierte Cleaning-in-Place-Systeme
- Ozongenerator – Desinfizieren Sie Tanks und Einfüllstutzen ohne Chemikalien
Prozesssteuerung und Automatisierung
- SPS und Sensoren – Überwachen Sie Temperaturen, Durchfluss, pH-Wert, gelösten Sauerstoff und Schwerkraft
- HMI und Software – Rezepte anpassen und Chargen verfolgen
Die richtige Auswahl, Dimensionierung, Anordnung und Integration der Ausrüstung ermöglicht eine qualitativ hochwertige und konsistente Lagerbierproduktion.
Arten von Lagerbrausystemen
Lagerbrauereien werden auf der Grundlage des Produktionsumfangs und des Automatisierungsgrads konzipiert:
Manuelles Brewpub-System
- 10-100 hl Chargen
- Manueller Maischbottich, Läuterbottich, Kessel, Fermenter
- Einfache Temperaturregelung
- Manueller KVP
- Am besten für neue Mikrobrauereien
Halbautomatisches Brewpub-System
- 100-500 hl Chargen
- Automatisiertes Maischen und Läutern
- Automatische CIP, Kühlung, Karbonisierung
- Computergestützte Chargenverfolgung
- Flexible Rezepte und Spezialbiere
Vollautomatische kommerzielle Brauerei
- 1000+ hl Chargen
- Automatisiertes Sudhaus, Fermentation, Filtration
- Integrierte Reinigung und Qualitätskontrolle
- Fortschrittliche Prozesssteuerungssoftware
- Standard-Lagerbiere mit großem Volumen und niedrigen Kosten
Mega-Brauerei
- Kapazität von über 100.000 hl
- Kontinuierliches Maischen und Fermentieren
- Automatisierung im industriellen Maßstab
- Maximieren Sie Effizienz und Volumen
- Lagerbiermarken für den Massenmarkt
Die Systemgröße und der Automatisierungsgrad sollten den Geschäftszielen hinsichtlich Produktionsvolumen, Produktvielfalt, Qualität und Arbeitsanforderungen entsprechen.
Wichtige Spezifikationen und Designstandards
Lagerbrauanlagen müssen so konzipiert und gebaut sein, dass sie die folgenden Leistungskriterien erfüllen:
| Spezifikation | Einzelheiten |
|---|---|
| Gefäßmaterialien | Edelstahl (304, 316, Hybrid), Aluminium, rostfreier Stahl, Kunststoffe |
| Isolierung | PU-Schaum, Mineralwolle, EPS, reflektierender Luftspalt |
| Heizmethoden | Interner Heizkessel, Außenmantel, Dampfinfusion, elektrische Elemente |
| Kühlmethoden | Glykol, Ammoniak, CO2, gekühltes Wasser |
| Rohrleitungen | Edelstahl, lebensmittelechter Kunststoff, verstärkte Schläuche |
| Ventile | Sanitär-Tri-Clamp, Butterfly, Kugel, pneumatische Betätigung |
| Gefäßgeometrie | Zylindrokonische Fermenter, konische Reifung, horizontale Tanks |
| Rührwerke | Oben montierte Propeller, unten montierte Rührwerke, schwimmende Mischer |
| Instrumentierung | Druck-, Temperatur-, Durchflusssensoren, übertragen oder drahtlos |
| Kontrollsysteme | Timer, SPS, Touchscreen, Chargenverwaltungssoftware |
Zu den wichtigsten Standards für das Brauereidesign gehören:
- ASME- und PED-Druckbehälterzertifizierung
- ASTM- und DIN-Materialspezifikationen
- Hygienegeräterichtlinien und 3A-Hygienestandards
- Örtliche Elektro-, Sanitär-, Bau- und Sicherheitsvorschriften
Anbieter sollten eine Dokumentation der Designcodes und Zertifizierungen bereitstellen.
Überlegungen zur Auswahl der Brauereiausrüstung
Bei der Auswahl einer Anlage zum Brauen von Lagerbier müssen viele Faktoren berücksichtigt werden:
| Parameter | Evaluationskriterien |
|---|---|
| Produktionsvolumen | Passen Sie die Behälter- und Rohrleitungsgrößen sowie den Durchsatz an die jährlichen Braukapazitätsziele an. Berücksichtigen Sie die Spitzennachfrage. |
| Bodenfläche | Höhen- und Stellflächenbeschränkungen. Vertikale Tanks benötigen weniger Stellfläche. |
| Flexibilität | Fähigkeit, abwechslungsreiche Rezepte und Zeitpläne zu erstellen. Passen Sie Chargen an. |
| Brauqualität | Kontrollieren Sie die Gärung, vermeiden Sie Oxidation und Kontamination und stabilisieren Sie das Bier. |
| Automatisierungsgrad | Arbeitsanforderungen, Konsistenz, Datenverfolgungsanforderungen. |
| Haushalt | Investitionsausgaben und Betriebskosten über die Lebensdauer der Ausrüstung. |
| Vorlaufzeit | Produktionsschluss. Kundenspezifische Systeme erfordern mehr Zeit. |
| Upgrade-Pfad | Können bestehende Geräte erweitert oder neue Module integriert werden? Modularer Aufbau sorgt für zukünftige Flexibilität. |
| Lieferantenerfahrung | Nachgewiesene Fähigkeit, Systeme zu liefern, die den Spezifikationen entsprechen. Überprüfen Sie Referenzen. Lokaler Support bevorzugt. |
| Einhaltung von Standards | Dokumentation zu Materialien, Konstruktion, Druckstufen, Hygiene, elektrischer Sicherheit usw. |
Durch die Priorisierung dieser Parameter wird das Design des Lagerbrausystems an den Geschäftszielen ausgerichtet.
Richtlinien zur Geräteinstallation
Die ordnungsgemäße Installation von Lagerbrauanlagen ist für Leistung und Sicherheit von entscheidender Bedeutung:
- Beauftragen Sie für die Tankplatzierung und -ausrichtung Rigging-Profis
- Betonfundamente auf Tragfähigkeit prüfen
- Sorgen Sie für ausreichende Deckenhöhe und Tür-/Wandöffnungen
- Überprüfen Sie, ob die Rohrleitungen und elektrischen Anschlüsse den Spezifikationen entsprechen
- Prüfen Sie Behälter und Rohrleitungen vor der Verwendung unter Druck
- Integrieren Sie Bedienfelder, Instrumente und Verkabelungen
- Führen Sie Kalibrierungen an Sensoren, Ventilen und Messgeräten durch
- Testen Sie Not-Aus-Schaltkreise und Sicherheitsmechanismen
- Das gesamte System vor der ersten Charge gründlich desinfizieren
- Validieren Sie alle Funktionen anhand der Inbetriebnahmeprotokolle
Es empfiehlt sich, die Anlage von einem Berater überprüfen zu lassen, bevor mit dem Braubetrieb begonnen wird. Anbieter sollten auch Schulungen für das Bedienpersonal jedes Systems anbieten.
Betrieb und Wartung der Brauerei
Um eine gleichbleibende Produktion und Bierqualität aufrechtzuerhalten, müssen Lagerbrauanlagen ordnungsgemäß betrieben und gewartet werden:
| System | Betriebsrichtlinien | Wartung |
|---|---|---|
| Maischen | Präzise Temperaturkontrolle während der Opferruhe
Homogene Maischemischung Notieren Sie pH-Wert und Schwerkraft |
Überprüfen Sie Rechen, Motoren und Dichtungen
Temperatursensoren prüfen Wärmetauscherflächen reinigen |
| Lautering | Legen Sie die Durchflussraten und den Zeitpunkt der Gewährung fest
Überwachen Sie die Klarheit und Schwerkraft des Abflusses |
Überprüfen Sie die Messer- und Bettfunktion
Überprüfen Sie den Zwischenboden oder die Filtersiebe Überwachen Sie den Treberaustrag |
| Würze kochen | Kontrollieren Sie die Kochintensität, um eine Schaumbildung zu verhindern
Dampfkondensation regulieren |
Kessel und Heizschlangen entkalken
Überprüfen Sie die Dichtung und das Spiel des Rührwerks |
| Whirlpool | Optimieren Sie Rotationsgeschwindigkeit und Ruhezeit | Überwachen Sie den Trubaustrag |
| Gärung | Ansetzen und Belüften der Hefe
Temperaturprofil pro Rezept Notieren Sie täglich die Schwerkraft |
Reinigen und desinfizieren Sie Fermenter und Hefeleitungen
Überprüfen Sie den Betrieb des Glykol- und Kühlsystems |
| Reifung | Passen Sie die Temperatur an, um das Bier zu konditionieren | Überwachen Sie den Tankdruck und die Gasspülung |
| Filtrierung | Durchflussraten einstellen, Druckabfall überwachen | Filterelemente und Gehäuse prüfen |
| Verpackung | Füllstände prüfen, Sauerstoffaufnahme, Schaumbildung
Überwachen Sie die O2-Spülung |
Ersetzen Sie verschlissene Teile – Dichtungen, Dichtungen
Flaschen-/Dosenspüler reinigen Förderer schmieren |
| CIP | Überprüfen Sie die Stärke und Temperatur der Reinigungslösung | Überprüfen Sie die Sprühkugeln und die Flüssigkeitszufuhr |
| Automatisierung | Überprüfen Sie die Protokolle auf Bedingungen, die außerhalb des zulässigen Bereichs liegen
Bestätigen Sie manuelle Überschreibungen |
Kalibrieren Sie Sensoren und Sender
Aktualisieren Sie die Steuerungssoftware nach Bedarf |
Vorbeugende Wartungspläne und SOPs für jedes System sind entscheidend für Betriebszeit, Sicherheit und Chargenkonsistenz.
Richtlinien für die Lieferantenauswahl von Lagerbrauanlagen
Die Auswahl der richtigen Ausrüstungsanbieter als Partner ist für den Erfolg von Brauereiprojekten von entscheidender Bedeutung:
| Kriterien | Zentrale Fragen |
|---|---|
| Unternehmensprofil | Jahre im Geschäft?
Anzahl der installierten Systeme? Konzentrieren Sie sich auf das Brauen von Lagerbier? |
| Qualität der Ausrüstung | Welche Standards wurden für Materialien und Konstruktion befolgt?
Dokumentation zur Zertifizierung von Druckbehältern? |
| Technische Fähigkeit | Erfahrung mit Systemen dieser Kapazität und Ausstattung?
Beispiele vergangener Projekte und Kontakte? |
| Projektmanagement | Kundenbetreuer zugewiesen?
Detaillierter Zeitplan und Budget vorhanden? |
| Angebotsanpassung | Können sie die Standardausrüstung an spezifische Anforderungen anpassen? |
| Dienstleistungen | Installations- und Schulungsdienste verfügbar?
Reaktionszeit des technischen Supports? |
| Globale Präsenz | Vertriebs- und Serviceabdeckung im Projektland? |
| Referenzen | Hintergrundüberprüfungen von Referenzen:
Im Zeit- und Budgetrahmen? Geräteleistung und Probleme? |
| Preisgestaltung | Aufschlüsselung des Erstangebots sinnvoll?
Lebenslange Betriebskosten berücksichtigt? |
Durch die Auswahl etablierter Lieferanten mit nachgewiesener Erfahrung in Lagerbierbrauanwendungen können Projektrisiken gemindert werden.
Vergleich der wichtigsten Lagerbrauanlagen
Die wichtigsten Ausrüstungsoptionen für die Herstellung von Lagerbier unterscheiden sich in Design, Leistungsfähigkeit und Kosten:
| Ausrüstung | Handbuch/Budget | Halbautomatisch/Mittelklasse | Vollautomatisch/Premium |
|---|---|---|---|
| Maischebottich | Offener Edelstahlbottich
Manuelles Harken |
Automatisierte Rechen und Rührwerke
Programmierbare Temperatur |
Computergesteuertes Aufgießen und Rühren
Integriertes Würzeheizsystem |
| Läuterbottich | Einfacher Sieb-Zwischenboden
Manuelle Kornentfernung |
Automatisch rotierender Ablagearm
Treberschneckenförderer |
Mehrstufiges automatisches Läutersystem
Integrierte Vorlaufkontrolle und Begasung |
| Brühkessel | Direktbefeuerung mit Gas beheizt
Festvolumen 100-500 hl |
Dampfbeheizte Kalandria
Wasserkocher mit variablem Volumen |
Anordnungen mit mehreren Schiffen
Integrierte Whirlpoolkammer |
| Fermenter | Edelstahlzylinder öffnen
Glykolmäntel oder gekühltes Wasser |
Konische Edelstahltanks mit Kühlung, CIP und Steuerung | Integriertes Hefehandhabungssystem
Inline-Überwachung von Schwerkraft und Sauerstoff |
| Heller Biertank | Blanker Edelstahlzylindertank | Manteltank mit Membran | Automatische Filterung und Karbonisierung im Tank |
| CIP-Skid | Mobiler manueller CIP-Wagen
Schläuche und Sprühkugelverteiler |
Automatisiertes CIP-System mit mehreren Tanks
Leitfähigkeitsüberwachung |
Integrierte Dampfdesinfektion vor Ort |
| Kontrolliert | Grundlegende SPS und Sensoren
Manuelle Ventileinstellungen |
Touchscreen-Schnittstelle
Fernüberwachung |
Erweiterte Programmierung der Chargensteuerung
Integration mit ERP-System |
Die Auswahl der Ausrüstung hängt vom Produktionsumfang, der Flexibilität, der Automatisierung und den Budgetanforderungen ab.
Vorteile und Grenzen von Lagerbrauanlagen
Jede Art von Ausrüstung hat Vor- und Nachteile, die ihre Eignung beeinflussen:
| Ausrüstung | Vorteile | Einschränkungen |
|---|---|---|
| Offene Fermenter | Niedrigere Kapitalkosten
Einfachere Reinigung |
Kontaminationsgefahr
Weniger Temperaturkontrolle |
| Konische Tanks | Kompakte Stellfläche
Verbesserte Handhabung von Hefen |
Höhere Ausrüstungskosten
Schwieriger Einsatz in kleinen Mengen |
| Ummantelte Panzer | Präzise Temperaturregelung
Gleichmäßige Kühlverteilung |
Langsame Kühl- und Heizreaktion
Bedenken hinsichtlich Kondensation |
| Dampfheizung | Einfache und saubere Wärmeübertragung
Desinfektionsmöglichkeiten |
Langsamere Erwärmungsdynamik
Energieeffizienz geringer |
| Elektroheizung | Schnelle Erwärmungsreaktion
Niedrigere Betriebskosten |
Begrenzte Stromverfügbarkeit
Weniger gleichmäßige Erwärmung |
| Manuelle Ventile | Niedrigere Kapitalkosten
Visuelle Bedienung |
Arbeitsintensiv
Weniger präzise Steuerung |
| Automatisierte Ventile | Freihändige Bedienung
Ermöglicht Automatisierung |
Erfordern Luftzufuhr
Komplexe Fehlerbehebung |
Bei der Auswahl der Ausrüstung geht es um die Optimierung von Leistung, Qualität, Kosten und Arbeitsfaktoren.
Wichtige Erkenntnisse und Empfehlungen
- Passen Sie die Lagerbrauausrüstung an den Produktionsumfang, die Flexibilitätsanforderungen, die Qualitätsziele und das Budget an
- Wählen Sie Geräte aus Hygienematerialien, die den Standards entsprechen und sicherheitszertifiziert sind
- Arbeiten Sie mit erfahrenen Lieferanten zusammen, um Module in ein optimiertes System zu integrieren
- Installieren Sie die Geräte ordnungsgemäß auf geeigneten Fundamenten und schließen Sie die Versorgungsleitungen gemäß den Vorschriften an
- Befolgen Sie die SOPs für Betrieb, Reinigung und vorbeugende Wartung jedes Systems
- Schulen Sie Ihr Personal in den Bereichen Gerätebedienung, Sicherheit, Fehlerbehebung und Chargendokumentation
- Erweitern Sie die Anlagenkapazitäten modular, wenn die Produktion im Laufe der Zeit wächst
- Konsultieren Sie bei der Projektplanung Prozessexperten, um die Systeme angemessen zu dimensionieren und Raum für Wachstum zu lassen
Die Investition in ein gut konzipiertes Lagerbierbrausystem mit auf die Geschäftsziele abgestimmten Funktionen ermöglicht eine effiziente, konsistente Produktion, wenn die Marke wächst.
FAQ
F: Welche Fermentergröße eignet sich am besten für eine neue Mikrobrauerei?
A: Für eine anfängliche Produktionskapazität von 500–1000 hl pro Jahr werden Fermenter im Bereich von 5–10 hl empfohlen. Dies ermöglicht effiziente Chargen mit einem oder zwei Fermentern gleichzeitig. Erhöhen Sie das Fermentervolumen bei steigender Produktion.
F: Sollten wir zunächst in ein automatisiertes Brausystem investieren?
A: Bei neuen Mikrobrauereien ermöglicht der Einstieg in die manuelle Ausrüstung einen einfacheren Betrieb und geringere Kapitalkosten. Bewerten Sie Automatisierungs-Upgrades, sobald sie mit erfahrenen Brauern und QC-Fähigkeiten eingerichtet sind.
F: Wie viel Grundfläche wird für ein 10.000-hl-Sudhaus benötigt?
A: Für eine Lagerbrauerei mit konischen Fermentern, die jährlich 10.000 hl produzieren, planen Sie ein Sudhaus von ca. 500 m2 und ca. 200 m2 für die Gärung und Reifung ein. Dies bietet Raum für Erweiterungen.
F: Welche Parameter sind bei der Lagergärung am wichtigsten zu kontrollieren?
A: Eine präzise Temperaturkontrolle innerhalb von 0,5 °C und ein Gehalt an gelöstem Sauerstoff unter 50 ppb während der Gärung sind entscheidend, um einen sauberen, gleichmäßigen Lagerbiergeschmack zu erzielen.
F: Wie oft sollte eine vorbeugende Wartung an Anlagen zur Bierbrauerei geplant werden?
A: Wöchentliche Inspektionen von Ventilen, Motoren, Dichtungen, Instrumentenkalibrierung, Leckprüfungen und Sichtprüfungen werden empfohlen. Dokumentieren Sie alle Probleme und planen Sie Reparaturen während der Ausfallzeit, um ungeplante Ausfälle zu vermeiden.
F: Sollten wir von Ausrüstungsanbietern Referenzen und Brauereikontakte anfordern?
A: Es wird dringend empfohlen, Lieferantenreferenzen zu prüfen, um deren Ruf und Kundenzufriedenheit zu überprüfen. Bestehende Benutzer können Einblicke in die Geräteleistung und die Reaktionsfähigkeit der Lieferanten geben.
F: Welche Expertenressourcen stehen für die Planung einer neuen Lagerbrauerei zur Verfügung?
A: Während der Entwurfsphase wird empfohlen, einen qualifizierten Brauereiingenieur zu konsultieren. Anbieter bieten auch Richtlinien für die Größe und Anordnung der Geräte an. MBAA-Bezirksverbände und Master Brewers-Vereinigungen sind wertvolle Ressourcen.
Mehr wissen Brauereiausrüstung
Hübsch! Das war ein äußerst wunderbarer Beitrag. Danke für
Bereitstellung dieser Informationen.
